Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm (Klemp) Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm (Klemp) Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm (Klemp) Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm (Klemp) Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm (Klemp) Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm (Klemp) Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm (Klemp) Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm (Klemp) Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm (Klemp)

Rohrverbinder T-stück - Kurz - Typ 2E - 48,3 mm

Referenz: 608002E

Auf Lager - Versand in 24h
Menge Rabatt Einzelpreis Kaufen
30 5% 6,65 € shopping_cart In den Warenkorb
60 7.5% 6,48 € shopping_cart In den Warenkorb
90 10% 6,30 € shopping_cart In den Warenkorb
120 15% 5,95 € shopping_cart In den Warenkorb
Für jede Bestellung über 300 EUR pflanzen wir in Ihrem Namen einen Baum. Es fehlt Ihnen noch 300,00 €. Mehr lesen

Mengenrabatte

Menge Rabatt auf Stückzahl Sie sparen
30 5% Bis zu10,50 €
60 7.5% Bis zu31,50 €
90 10% Bis zu63,00 €
120 15% Bis zu126,00 €
7,00 €
5,88 € exkl. MwSt.
Menge

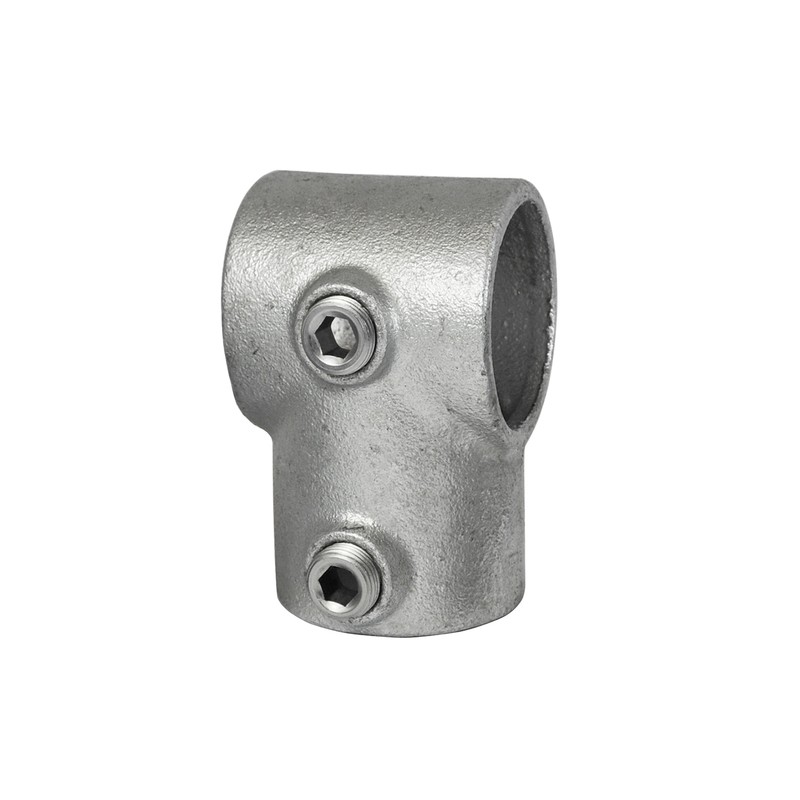

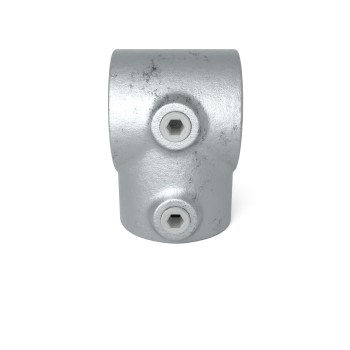

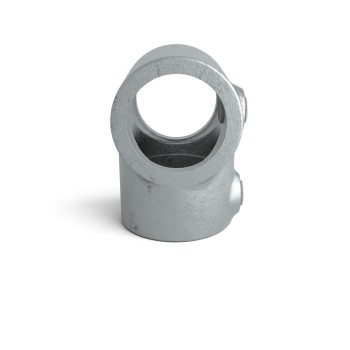

Rohrverbinder Typ 2 T-Stück kurz

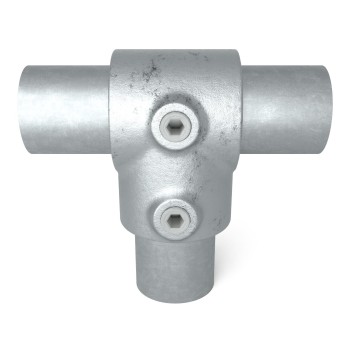

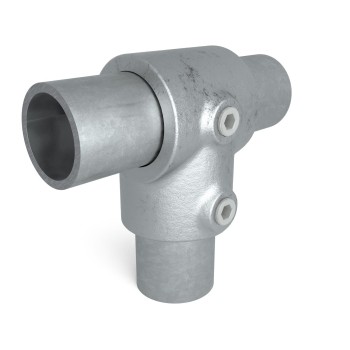

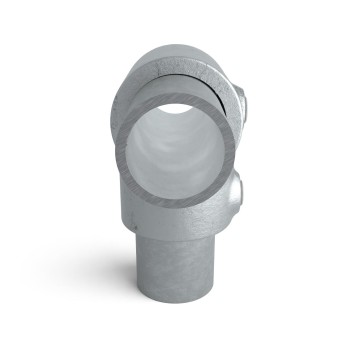

Der kurze T-Stück-Rohrverbinder Typ 2 dient zur Herstellung einer senkrechten Verbindung für ein horizontales und ein vertikales Rohr mithilfe eines handelsüblichen Sechskantschlüssels. Das T-Stück wird auf ein vertikal verlaufendes Rohr aufgesteckt und mit dem Inbusschlüssel festgezogen. Bitte beachten Sie, dass der waagerechte Rohrverbinder nur zum Durchführen bzw. Durchstecken eines horizontal durchlaufenden, Rohres dient und darf nicht zum Verbinden von 2 horizontalen Rohren genutzt werden.

Der T-Verbinder wird vornehmlich für Geländer, Brüstungen, Gerüste, Schutzbarrieren (zum Beispiel für Maschinen oder Anlagen), Handläufe, zum Abstecken von Spielplätzen, Durchgängen oder für Rohrabhänge verwendet.

Equivalent in Kee Safety (Kee Klamp): Kee Klamp 10-8

Equivalent in Interclamp / Key Clamp: 101

Der Trusted Shops Käuferschutz Geprüfter Online-Shop mit Geld-zurück-Garantie

Das Wesentliche liegt im Detail und…Einfachheit

Die Voraussetzung unseres KLEMP-Systems ist von Anfang an die Umsetzung einer schnellen und störungsfreien Rohrverbindung.

Die entwickelten Steckverbinder bieten Vielseitigkeit, die es ermöglicht, jede Struktur zu bauen.

Die Befestigungsschraube mit Sechskantschlüsselsitz sorgt für eine sichere und starke Verbindung mit dem Rohr. Auf Anfrage sind auch Schrauben aus Edelstahl erhältlich.

Einfache Lösung

Setzen Sie sich auch damit auseinander?

Stahl- und Aluminiumrohre werden häufig als Konstruktionselement verwendet, das... wie jedes andere eine Verbindung erfordert.

Was ziehen Sie dann zuerst in Betracht? Die Notwendigkeit zu schweißen. Aber bevor Sie zu dieser Methode greifen...

Entdecken Sie KLEMP-Steckverbinder, mit denen Sie alle Arten von Stahl- und Aluminiumrohrstrukturen ohne Schweißarbeiten, Fachpersonal, professionelle Ausrüstung und lange Vorlaufzeiten bauen können.

Wirksamkeitsgarantie

Vielfalt

Das KLEMP-Verbindungssystem ist Ihr Partner beim Bau von sicheren Geländern, Handläufen, Absperrungen und vielen anderen Strukturen sowohl in industriellen als auch in privaten Anwendungen. Wir liefern Rohre bis zu einer Länge von 300 cm, so dass die Implementierung größerer Strukturen kein Problem darstellt.

Flexibilität

In unserem Angebot finden Sie bis zu 600 verschiedene Varianten von Steckverbindern. 75 Typen in 8 verschiedenen Durchmessern und 3 verschiedenen Beschichtungen. Mit diesem breiten Sortiment finden Sie garantiert den passenden Steckverbinder für Ihre Konstruktion und können den Bau ohne Spezialwerkzeug abschließen.

Haltbarkeit

Die KLEMP-Steckverbinder sind TÜV-zertifiziert, was Ihnen Sicherheit und Langlebigkeit gibt. Darüber hinaus sind sie aus feuerverzinktem Gusseisen hergestellt, wodurch sie eine hohe Korrosionsbeständigkeit und eine hohe Festigkeit aufweisen.

Montage, die einnehmend wirkt

KLEMP-Rohrverbinder montieren und demontieren Sie mit einem Inbusschlüssel

Sie werden mit einer Inbusschraube befestigt. So können Sie jede gewünschte Konstruktion realisieren, unabhängig von ihrer Komplexität.

Verzinkte Stahl- oder Aluminiumrohre – es spielt keine Rolle, eine große Auswahl an Rohrverbindungen macht fast alles möglich, solange der richtige Durchmesser eingehalten wird.

Einfacher Aufbau und schnelle Montage führen auch zu deutlich reduzierten Arbeitskosten.

Warum wir?

Was uns auszeichnet, ist mehr als 10 Jahre Erfahrung in der Bereitstellung der besten Lösungen im Bereich von Rohren und Rohrverbindern für Privat- und Geschäftskunden.

Unser qualifiziertes Expertenteam berät Sie bei der Auswahl der besten Lösung. Wir bieten auch Unterstützung bei der Umsetzung Ihres Projekts an. Wir beantworten gerne Ihre Fragen.


Equivalent in Kee Safety (Kee Klamp): Kee Klamp 10-8

Equivalent in Interclamp / Key Clamp: 101

Datenblatt

Größe mm
E (48,3 mm)
Typ-Symbol
Typ 2
Größe "
Material
Gusseisen (ASTM A197 KTH350-10)
Farbe
Silber
Beschichtung
Feuerverzinkt
Gewicht
0,53
Anzahl In Der Box
35
Equivalent in Kee Safety (Kee Klamp)
Kee Klamp 10-8
Equivalent in Interclamp / Key Clamp
101
Typ
T-Stück
Material der Schraube
Edelstahl 410
Schraubgewinde Typ
BSP thread (ISO228/1)
Größe der Schraube
3/8” x 12,7 mm
Produktionsnorm
ASTM A197, KTH350-10
Zeitpunkt der Vorbereitung der Waren für den Versand Durchschnittliche Lieferzeiten nach Deutschland und Österreich Versand-unternehmen
Rohrverbindern 1 bis 2 Arbeitstage* 2 bis 3 Arbeitstage* DPD / GLS / UPS
Rohren bis 120 cm 1 bis 2 Arbeitstage* 2 bis 3 Arbeitstage* DPD / GLS / UPS
Rohren 120-220 cm 1 bis 2 Arbeitstage* 4 bis 6 Arbeitstage* Mainfreight
Rohren 220-300 cm 1 bis 2 Arbeitstage* 5 bis 7 Arbeitstage* Mainfreight

* Da es schwierig ist, die Arbeitsbelastung in unserem Lager und bei den Transportunternehmen abzuschätzen, handelt es sich bei den Lieferzeiten um eine Schätzung. Aufgrund von Verzögerungen bei einigen Zahlungsmethoden, z. B. Banküberweisung und Sofort-Überweisung, kann sich die Lieferzeit mit wenigen Arbeitstagen verlängern. Wir können keine Garantie für die Lieferzeiten übernehmen.

Haben Sie es eilig? Kontaktieren Sie uns bitte. Wir werden schauen, was wir für Sie tun können

Im Einkaufswagen wird immer der korrekte Tarif anhand der Artikel im Einkaufswagen angezeigt.

Versandkosten nach Deutschland: (pro Paket oder Bündel bis 25 kg)

  • Rohrverbinder und Zubehör: 11,90 EUR
  • Rohre bis 120 cm: 14,90 EUR
  • Rohre 120-220 cm: 49,00 EUR
  • Rohre 220-300 cm: 139 EUR


Für Produkte, die in der oben stehenden Übersicht nicht erwähnt werden (z. B. Rohre mit einer Länge von mehr als 300 cm), können Sie ein kostenloses Angebot anfordern. Schicken Sie uns eine Übersicht mit allen gewünschten Produkten und die Postleitzahl des Lieferortes. Wir senden Ihnen dann ein unverbindliches Angebot zu.

Wir gehören seit über zehn Jahren in ganz Deutschland und Europa zu einem der zuverlässigsten Partner, wenn es um Ihre Projekte mit Rohren und Rohrverbindern geht. Sie finden in unserem Onlineshop eine umfassende Auswahl verschiedenster Stahlrohrverbinder, die selbstverständlich alle TÜV-zertifiziert sind.

Unsere Rohrverbinder verfügen über einen Durchmesser von 21,3 mm, die sich bei einer Schraubbelastung von sechshundert Kilogramm bei einem Drehmoment von 40Nm perfekt für besonders starke Verbindungen eignen. Dabei werden die Rohrverbinder durch eine Inbusschraube befestigt. So lässt sich jede gewünschte Konstruktion, ganz egal ob anspruchsvoll oder eher einfach, perfekt verwirklichen - die Möglichkeiten sind schier endlos, da die Auswahl verschiedener Arten von Rohrverbindung fast alles möglich macht, dabei ist es egal, ob Sie mit Aluminiumrohren oder verzinkten Stahlrohren arbeiten, solange der entsprechende Durchmesser gewahrt wird.

Sehen Sie sich auf unserer Seite um, um sich einen guten Überblick darüber zu verschaffen, was mit Rohrverbindern alles möglich ist.

Unser umfassendes Sortiment bietet nicht nur Stahlrohre, Aluminiumrohre und TÜV-geprüfte Rohrverbinder, Sie finden hier auch eine große Auswahl an Haken, Spannern und Lenkrollen sowie verschiedene Verbindungsstücke ( Tubeclamps, Fittings, etc.) für Ihr Projekt.

Dabei liefern über unseren Onlineshop direkt an Privat- und Geschäftskunden.

Falls Sie Fragen haben oder etwas unklar ist, zögern Sie nicht, sich mit uns in Verbindung zu setzen.

Firmenkunden / B2B-Kunden

Unsere Dienstleistungen werden von großen Unternehmen genutzt, die im ganzen Land und in Europa bekannt sind.

Wir haben große logistische Möglichkeiten.

Wir führen Lieferungen an Unternehmen durch und bieten Großhandelspreise bei größeren Bestellungen an.

Wir wissen, dass Sie als Großhändler und Zwischenhändler die niedrigsten Preise und eine besondere Behandlung benötigen - den schnellstmöglichen Liefertermin und perfekte Qualität.

Aus diesem Grund haben wir ein besonderes Angebot für Unternehmen geschaffen, um diesen Anforderungen gerecht zu werden.

Preise und Rabatte

Der Warenkorb im Shop berechnet einen Mengenrabatt je nach Anzahl der bestellten Produkte.

Informationen zu den Rabattschwellen finden Sie neben jedem Produkt.

Große Bestellungen verhandeln wir individuell (dann senden Sie bitte Ihre Anfrage an unsere E-Mail-Adresse)

Rechnungen und innergemeinschaftliche Lieferungen

Sie erhalten von uns zu jeder Bestellung immer eine Rechnung.

Bei Geschäftskunden besteht eine Möglichkeit, eine Bestellung auf Basis einer Reverse Charge aufzugeben. Erfolgt die Bestellung beispielsweise für ein deutsches Unternehmen, muss vor der Bestellung die Umsatzsteuer-Identifikationsnummer (durch Registrierung des Kundenkontos) angegeben werden.

Das System wendet dann einen Mehrwertsteuer- Nullsatz an.

Unternehmen können bei uns auch auf Rechnung bestellen (nach Freigabe) und haben Anspruch auf Rabatte bei größeren Bestellungen.

Zahlungsaufschub

Geschäftskunden können einen Kreditkauf beantragen – eine Rechnung mit aufgeschobenem Zahlungstermin. Zahlungsaufschub ist erst ab der zweiten Bestellung möglich. Die erste Bestellung muss im Voraus bezahlt werden.

Bitte senden Sie uns eine E-Mail. Wir führen dann eine Kredits- und Geschäftsprüfung durch.

Nach der Freigabe ist es möglich, einen Zahlungsaufschub (unter bestimmten Bedingungen) zu leisten.

Service

Benötigen Sie Hilfe bei der Durchführung Ihres Projekts? Dank unserer umfangreichen Kenntnisse und Erfahrungen unterstützen wir auch gerne Geschäftskunden bei der Planung ihrer Projekte. Möchten Sie einen Werberahmen nach Maß in Auftrag geben, benötigen Rohrgestelle in Ihrem Lager? Wir sind bereit, Ihnen dabei zu helfen.

Möchten Sie ein Angebot für Ihr Projekt erhalten? Fordern Sie einfach ein Angebot über das Kontaktformular an oder senden Sie eine E-Mail an info@tubefittings.eu

rohrverbinder katalog

KLEMP.

Rohrverbinder

Über das System

KLEMP Rohrkupplungen sind innovative und vielseitige Produkte für den Bau von sicheren Balustraden, Handläufen, Absperrungen und vielem mehr, sowohl in der Industrie als auch im privaten Bereich. KLEMP-Kupplungen ermöglichen eine einfache und sehr schnelle Verbindung von Standardrohren für den Bau von modularen Stahl- und Aluminiumkonstruktionen.
KLEMP Kupplungen sind Elemente, die eine äußerst flexible Umsetzung von Lösungen ermöglichen. Trotz ihrer Einfachheit sind sie sehr effektiv und haben sich im Laufe der Jahre bei Tausenden von Projekten in aller Welt bewährt. Das KLEMP-System kombiniert auf sichere Weise Standardgrößen von Stahl- und Aluminiumrohren in nahezu jedem erdenklichen Layout und verwendet die größte Auswahl an Rohrkupplungen, die heute auf dem Markt erhältlich sind.
Die Kupplungen bestehen aus feuerverzinktem Gusseisen, wodurch sie eine hohe Korrosionsbeständigkeit und eine lange Lebensdauer aufweisen.

Warum KEMP-Kupplungen?

Stahl- und Aluminiumrohre werden seit vielen Jahren als Konstruktionselement verwendet. Sie sind langlebig, haben keine scharfen Kanten und sind überall auf der Welt leicht erhältlich. Das Problem bei der Verwendung von Stahl- und Aluminiumrohren zum Bau verschiedener Strukturen ist die Frage der Verbindungen. Gewinderohre müssen in einer genau definierten Größe auf die Baustelle geliefert werden und bieten praktisch keine Flexibilität bei der Installation. Das Schweißen erfordert qualifiziertes Personal, ist ein komplizierter und zeitaufwändiger Prozess und erfordert spezielle Ausrüstung.

Tradycyjnie
z systemem KLEMP
Unser Produkt für den Bau aller Arten von Stahl- und Aluminiumrohrkonstruktionen wird dieser Herausforderung gerecht. Klemp-Rohrverbindungssystem.
Unsere Produktpalette umfasst verschiedene Arten von verzinkten, schwarzen und naturbelassenen Verbindungsstücken.
Sie sind einfach zu entwerfen, einfach zu installieren und aufgrund ihrer Modularität und Einfachheit kostengünstig. Die Gestaltungsregeln sind einfach und sehr effektiv.

Anwendungen

Industrie

Vom einfachen Schutz von Plattformen oder Gehwegen an Arbeitsplätzen bis hin zu sicheren Geländern in der rauen Umgebung von Hafenkais, Brücken oder Kanälen. Das KLEMP-Rohrverbindungssystem bietet Komplettlösung an, die Ihnen die Durchführung solcher Projekte ermöglichen.

Private Anwendungen

Vom einfachen Schutz von Plattformen oder Gehwegen an Arbeitsplätzen bis hin zu sicheren Geländern in der rauen Umgebung von Hafenkais, Brücken oder Kanälen. Das KLEMP-Rohrverbindungssystem bietet Komplettlösung an, die Ihnen die Durchführung solcher Projekte ermöglichen.

Vorteile

Günstig zu montieren. Für die Montage ohne Schweißen sind keine besonderen Fähigkeiten oder Werkzeuge erforderlich. Die Kupplungen werden einfach auf das Rohr gesteckt und mit einem Sechskantschlüssel festgezogen.
Das KLEMP-System ist einfach zu entwerfen und zu spezifizieren und verbindet Rohre in Standardgröße sicher miteinander, so dass jede Konstruktion einfach und schnell gebaut werden kann.
Große Auswahl an Verbindungsstücken Zollrohre. Skizzieren Sie das Geländer, das Sie herstellen möchten, und wählen Sie dann die passenden Verbindungsstücke aus. Kombinationskupplungen ermöglichen es Ihnen, verschiedene Rohrgrößen in Ihren Konstruktionen zu verwenden, was unter Beibehaltung der erforderlichen Festigkeit die Kosten senkt.
Alle Kupplungen haben Muffen mit einer Stellschraube, die das Rohr mit der Kupplung verbindet. Auf diese Weise erhalten wir ohne Schweißarbeiten eine dauerhafte, stabile und vor allem sichere Konstruktion. Der Vorteil einer solchen Kombination von Elementen ist die Wiederholbarkeit der Festigkeitskennwerte.
Hohe Korrosionsbeständigkeit, mechanische Festigkeit und Haltbarkeit
Ein flexibles System, das an unterschiedliche Bedingungen angepasst werden kann
Kein Schweißen
Unbegrenzte Nutzung
Eine große Auswahl an Verbindungsstücken
Einfache und schnelle Montage
Sie gewährleisten die Wiederholbarkeit und absolute Sicherheit der Verbindung
Beliebige Konfiguration der Konstruktion
Kein Gewindeschneiden oder Nieten
Es hat ein TÜV-Gutachten
NNiedrige Montagekosten, da das Personal ohne Qualifikation ausreicht
Geringer Wartungsaufwand hält die Wartungskosten gering

Entwerfen

Im Mittelpunkt der Konstruktionsprinzipien des KLEMP-Systems steht das Prinzip, eine schnelle und einfache Verbindung von Rohren zu realisieren. Unsere Verbindungsstücke bieten die Vielseitigkeit, um jede Konstruktion zu bauen. Das KLEMP-System besteht aus gusseisernen, verzinkten Verbindungsstücken. Wir haben eine große Auswahl an Verbindungsstücken in sechs verschiedenen Größen entwickelt. Die Klemmschraube mit Innensechskant sorgt für eine sichere und feste Verbindung zum Rohr. Edelstahlschrauben sind auf Anfrage erhältlich.

Einfachheit

KLEMP-Rohrkupplungen sind mit einem Innensechskantschlüssel einfach zu montieren und zu demontieren, wiederverwendbar.

Die Rohrverbindungen werden mit einer Innensechskantschraube befestigt. Auf diese Weise lässt sich jedes gewünschte Konstruktion perfekt realisieren, ob es nun komplex oder eher einfach ist - die Möglichkeiten sind nahezu unbegrenzt, da die Auswahl an verschiedenen Rohrverbindungstypen bedeutet, dass fast alles möglich ist, egal ob man mit Aluminium- oder verzinkten Stahlrohren arbeitet, solange der richtige Durchmesser eingehalten wird.

Dank der einfachen Bauweise ermöglichen unsere Verbindungsstücke eine sehr schnelle Montage, was die Arbeitskosten erheblich reduziert.

Produktkatalog

Entdecken Sie unser komplettes Angebot an Rohrverschraubungen und Rohre in unserem exklusiven Katalog, den wir speziell für Sie vorbereitet haben. Klicken Sie auf "Download" und Sie erhalten es sofort von uns.

Pobierz

Auswahl der Verbindungsstücke

Die auf den Fotos abgebildeten Verbindungsstücke sind mit Abmessungen beschrieben. Jedes Verbindungsstück hat einen einfachen und eindeutigen Referenzcode, der Typ genannt wird, um es von allen anderen Verbindungsstücken zu unterscheiden. Der vollständige Code besteht aus dem Verbindungsstuckstyp und der Größe, welche die Größe des passenden Rohrs oder der Rohre angibt, die verbunden werden können.
In unserem Angebot finden Sie Verbindindungsstücke für Rund- und Vierkantrohre
In unserem Angebot finden Sie Vierkantverbindungsstücke mit einem Durchmessern von 25 mm und 40 mm
In unserem Angebot finden Sie schwarz verzinkte Verbindungsstücke und naturbelassene ohne Beschichtung

Größen

In unserem Angebot finden Sie Rundsteckverbindungsstücke mit den Durchmessern von 21,3 mm, 26,9 mm, 33,7 mm, 42,4 mm, 48,3 mm, 60,3 mm

* Das tatsächliche Maß eines Verbindungsstücks Die Klemmschraube fixiert das Rohr mit dem kleineren Durchmesser (Toleranz ca. 1,5 mm)
Einige KLEMP-Verbindungsstücke sind vom TÜV, einem führenden europäischen und unabhängigen Prüfinstitut, zugelassen.
Wir geben allgemeine Richtlinien für die Verwendung von Rohrverbindungen. Aufgrund der Art des Produkts liegt die letztendliche Verantwortung für die Auswahl und ordnungsgemäße Verwendung von Verbindungsstücken jedoch beim Kunden. Der Kunde sollte sich auch vergewissern, dass die bestehenden Konstruktionen, an denen die Klemp-Kupplungen angebracht werden, über eine ausreichende Tragfähigkeit verfügen, um sowohl die Klemp-Elemente als auch die potenzielle Belastung zu tragen, wobei Windkräfte, Schneelasten und andere überlagernde Kräfte zu berücksichtigen sind.

Warum bei uns?

Seit mehr als zehn Jahren sind wir einer der zuverlässigsten Partner in Deutschland und Europa, wenn es um Projekte mit Rohren und Rohrverschraubungen geht. In unserem Online-Shop finden Sie eine große Auswahl verschiedenster Stahlrohrverschraubungen.

Über unseren Online-Shop liefern wir direkt an Privat- und Geschäftskunden.

Bei Fragen oder Unklarheiten können Sie sich gerne an uns wenden.

Unsere Dienstleistungen werden von großen Unternehmen genutzt, die im ganzen Land und in Europa bekannt sind. Wir haben große logistische Möglichkeiten.

Service

Benötigen Sie Hilfe bei Ihrem Projekt? Dank unserer umfangreichen Kenntnisse und Erfahrungen unterstützen wir auch gerne Geschäftskunden bei der Planung ihrer Projekte. Sie möchten ein Werberegal auf Bestellung in Auftrag geben, benötigen Rohrregale in Ihrem Lager? Wir sind bereit, Ihnen dabei zu helfen.

Lassen Sie sich inspirieren!

Der Bau der Hütte
Kleiderbügel
Grilltheke
Couchtisch
Holzständer
Esstisch
Kleiderbügel
Bügel

Rückgaben und Umtausch - ganz ohne Stress!

Wir glauben, dass Sie mit Ihrem Kauf zufrieden sein werden, aber wir verstehen, dass manchmal nicht alles den Erwartungen entspricht. Falls Sie aus irgendeinem Grund ein Produkt zurückgeben möchten, möchten wir, dass Sie wissen, dass uns das wichtig ist und wir es Ihnen so einfach wie möglich machen wollen.

Sie haben 14 Tage Zeit, vom Vertrag ohne Angabe von Gründen zurückzutreten. Es genügt, wenn Sie uns per E-Mail an info@tubefittings.eu kontaktieren und uns über Ihren Entschluss informieren. Sie müssen keine komplizierten Formulare ausfüllen, obwohl ein Musterformular zur Verfügung steht, falls Sie es verwenden möchten.

Achtung: Bitte beachten Sie, dass Produkte, die speziell nach Ihren Maßen oder Spezifikationen angefertigt wurden, eine Ausnahme von dieser Regel darstellen. Aufgrund ihres einzigartigen Charakters können wir sie nicht zurücknehmen, es sei denn, sie sind fehlerhaft. Wir hoffen, Sie verstehen, dass solche Produkte speziell für Sie hergestellt werden und nicht einfach anderen Kunden angeboten werden können.

Wir hoffen, dass unsere flexible Rückgabepolitik Ihren Einkauf noch angenehmer macht. Vielen Dank für Ihr Vertrauen und dass Sie unseren Shop gewählt haben!

Designen Sie effektiv mit KLEMP! Wir bieten Zugang zu einer Datenbank mit CAD / 3D / STP Modellen unserer KLEMP Verbindungselemente. Mit den verfügbaren .stp Dateien können Sie KLEMP Verbindungen leicht in Ihre Ingenieursprojekte integrieren.

Wir laden Sie auch dazu ein, unseren vollständigen Produktkatalog herunterzuladen, um einen umfassenden Überblick über unsere verfügbaren Lösungen zu erhalten.

Herunterladen von CAD-Dateien / 3D / STP-Format / Katalog

close

CAD







Wählen Sie die Elemente aus, die Sie interessieren


Aktualisieren Sie den Code



    Aus welchem Material bestehen die Rohrverbindungen?

    Die Rohrformstücke sind aus Gusseisen gefertigt. Wir bieten sie in verzinkter, roher und pulverbeschichteter Ausführung an.


    Ist der angegebene Durchmesser der Innendurchmesser der Kupplung oder der Durchmesser des passenden Rohrs?

    Alle Rohrverbinder sind mit einer Größe gekennzeichnet, die dem jeweiligen Rohrdurchmesser entspricht. Bei Verbindern der Größe D - 42 mm beispielsweise beträgt der Durchmesser des für diesen Verbinder vorgesehenen Rohrs 42 mm. Es ist zu beachten, dass jede Muffe ein gewisses Spiel hat, da das Rohr im Inneren der Muffe mit einer Dockingschraube befestigt ist. Daher wird auch ein minimal kleineres oder größeres Rohr passen.


    Ich habe ein etwas größeres/kleineres Rohr. Ist es auch möglich, sie in Ihre Fugen einzubauen?

    Ja, ein kleines zusätzliches Spiel (1-2 mm) kann durch eine Madenschraube im Gelenk ausgeglichen werden. Dieses Spiel hat keinen Einfluss auf die Stabilität der endgültigen Struktur.


    Sind die Stecker nur für den Außen- oder Innenbereich geeignet

    Für die Verwendung im Freien empfehlen wir die Verwendung von verzinkten (silbernen) Steckern. Die schwarz beschichteten Steckverbinder sind pulverbeschichtet, aber nicht verzinkt, so dass wir keine 100%ige Garantie für die langfristige Wetterbeständigkeit geben können.


    Können die Anschlüsse in einer anderen Farbe lackiert werden?

    Wir führen diesen Service nicht selbst durch, aber Sie können die Fugen selbst lackieren (vorzugsweise mit Pulverlack). Für eine bessere Korrosionsbeständigkeit empfehlen wir die Pulverbeschichtung der verzinkten Verbindungen.


    Nach welchem Verfahren werden die Verbindungen verzinkt (galvanisch oder feuerverzinkt)
    Verzinkte Verbindungen sind feuerverzinkt, um die Dicke und Haltbarkeit der Beschichtung zu gewährleisten.

    Sind die Inbusschrauben im Bausatz (mit dem gekauften Stecker) enthalten?

    Ja, alle Rohrkupplungen werden standardmäßig mit Gewindestiften geliefert. Sie können bei Bedarf auch separat bestellt werden.


    Wie viel Belastung können die Rohrkupplungen aushalten

    Jede Klemmschraube in der Rohrkupplung hält einer Scherlast von ca. 600 kg pro Stück stand, bei einem Anzugsmoment von 40 Nm.

    Wir sind gerne bereit, Ihre Fragen zu beantworten und Ihnen bei der Entscheidungsfindung zu helfen, aber wir sind nicht für die Sicherheit der Konstruktion verantwortlich.


    Wie Rohre in Rohrverbindungen befestigt werden

    Die Rohrverbinder werden standardmäßig mit Gewindestiften geliefert, die mit einem geeigneten Inbusschlüssel fest angezogen werden können. Die Rohrkupplung wird mit einer eingedrehten Druckschraube auf das Rohr geklemmt.


    Welchen Inbusschlüssel benötige ich?

    Die folgenden Inbusschlüssel sind für die angegebenen Rohrkupplungsgrößen geeignet:

    • Größe A = (Kupplungsdurchmesser 21,3 mm)
    • Größe BC = (Kupplungsdurchmesser 26,9 mm bis 33,7 mm)
    • Größe DEF = (Kupplungsdurchmesser 42,4 mm bis 60,3 mm)

    Welche Gewinde haben die Rohrverschraubungen?
    • - 21,3 - G 1/8" x 10 mm BSP
    • - 26,9 und 33,7 - G 1/4" x 12,5 mm BSP
    • - 42,4 / 48,3 und 60,3 - G 3/8" x 12,7 mm 19 BSP

    Warum gibt es manchmal Spiel zwischen der Rohrverbindung und dem Rohr?

    Dies hat damit zu tun, dass Rohre eine Mindesttoleranz im Innen- und Außendurchmesser haben können. Dies gilt auch für Rohrformstücke. Da die Rohrformstücke aus Gusseisen hergestellt und anschließend feuerverzinkt werden, kann der Unterschied zwischen beiden minimal sein. Dieser Unterschied ist letztlich notwendig, um sicherzustellen, dass Rohr und Fitting verbunden werden können. Dieser Abstand hat keinen Einfluss auf die Festigkeit der Konstruktion.
