Placa base giratoria Typ 50, Galvanizado (Klemp) - Abrazaderas de tubo redondas

¡En oferta!

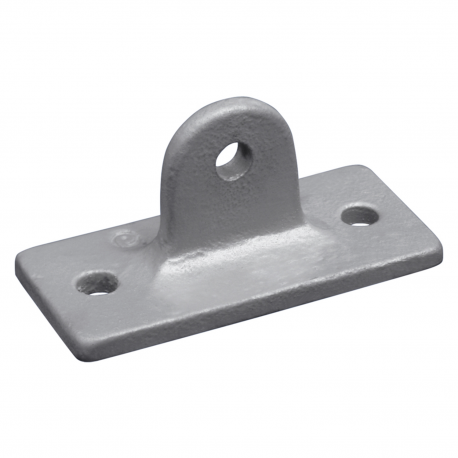

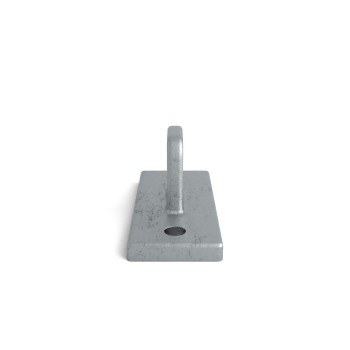

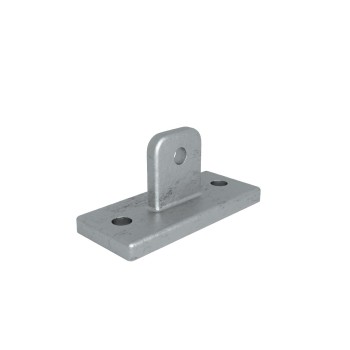

Placa base giratoria Typ 50, Galvanizado (Klemp)

Placa base giratoria Typ 50, Galvanizado

Referencia: 608050

En stock - envío en 24h

Cantidad	Descuento	Precio unitario	Comprar
50	5%	3,58 €	Añadir al carrito
100	7.5%	3,49 €	Añadir al carrito
150	10%	3,40 €	Añadir al carrito
200	15%	3,21 €	Añadir al carrito

Descuentos por volumen

Cantidad	Descuento unitario	Usted ahorra
50	5%	Hasta 9,43 €
100	7.5%	Hasta 28,29 €
150	10%	Hasta 56,58 €
200	15%	Hasta 113,17 €

3,77 €

3,17 € tax excl.

Cantidad

Placa base giratoria (tamaño único) Para la fijación de estructuras a pared o suelo, se suele utilizar con el tipo 42.

La protección del comprador de Trusted Shops Tienda online certificada con garantía de devolución del dinero

Placa base giratoria (tamaño único) Para la fijación de estructuras a pared o suelo, se suele utilizar con el tipo 42.

Ficha técnica

Símbolo de tipo: Typ 50
Tamaño ": UNI
Material: Hierro fundido (ASTM A197 KTH350-10)
Color: Plata
Recubrimiento: Galvanizado
TÜV: TÜV certified
Peso: 0,36
Número de piezas en envases colectivos: 55
Tipo: Articulación
Material del tornillo: Acero inoxidable 410
Tipo de rosca de tornillo: Rosca BSP (ISO228/1)
Estándar de producción: ASTM A197, KTH350-10

download 608050.pdf

	Plazos medios de entrega en Alemania y Austria	Plazos medios de entrega a otros países europeos	Empresa de transporte
Conectores de tuberías	De 2 a 3 días laborables*.	De 3 a 5 días laborables*.	DPD / GLS / UPS
Tubos de hasta 120 cm	De 3 a 5 días laborables*.	De 4 a 7 días laborables*.	DPD / GLS / UPS
Tubos de 120-220 cm	De 4 a 6 días laborables*.	De 4 a 7 días laborables*.	Mainfreight
Tubos 220-300 cm	De 5 a 7 días laborables*.	De 4 a 7 días laborables*	Mainfreight

* Como es difícil estimar la carga de trabajo en nuestro almacén y en las empresas de transporte, los plazos de entrega son una estimación. Debido a los retrasos en algunos métodos de pago, como la transferencia bancaria y la transferencia bancaria instantánea, el plazo de entrega puede prolongarse unos días laborables. No podemos garantizar los plazos de entrega.

¿Tienes prisa? Póngase en contacto con nosotros. Veremos qué podemos hacer por usted

Desde hace más de diez años, somos uno de los socios más fiables en toda Alemania y Europa cuando se trata de sus proyectos con tubos y conectores de tubos. En nuestra tienda online encontrará una amplia selección de los más diversos conectores para tubos de acero, todos ellos, por supuesto, con certificación TÜV.

Nuestros conectores de tuberías tienen un diámetro de 21,3 mm, que es perfecto para conexiones especialmente fuertes con una carga de tornillo de seiscientos kilogramos a un par de 40Nm. Los conectores de los tubos se fijan con un tornillo Allen. De esta manera, cualquier construcción deseada, ya sea sofisticada o más bien simple, puede realizarse perfectamente - las posibilidades son casi infinitas, ya que la selección de diferentes tipos de conexión de tuberías hace que casi todo sea posible, no importa si se trabaja con tuberías de aluminio o de acero galvanizado, siempre que se mantenga el diámetro adecuado.

Eche un vistazo a nuestra página web para hacerse una idea de las posibilidades que ofrecen los conectores de tuberías.

Nuestra amplia gama no sólo ofrece tubos de acero, tubos de aluminio y conectores de tubos aprobados por el TÜV, sino que también encontrará una gran selección de ganchos, abrazaderas y ruedas giratorias, así como diversos conectores (abrazaderas de tubos, racores, etc.) para su proyecto.

Entregamos directamente a clientes particulares y empresas a través de nuestra tienda online.

Si tiene alguna pregunta o algo no está claro, no dude en ponerse en contacto con nosotros.

Clientes corporativos / clientes B2B

Nuestros servicios son utilizados por grandes empresas conocidas en todo el país y Europa.

Tenemos grandes capacidades logísticas.

Realizamos envíos a empresas y ofrecemos precios de mayorista para pedidos más grandes.

Sabemos que, como mayoristas e intermediarios, necesita los precios más bajos y un trato especial: la fecha de entrega más rápida posible y una calidad perfecta.

Es por eso que hemos creado una oferta especial para empresas para cumplir con estos requisitos.

Precios y descuentos

El carrito de compras en la tienda calcula un descuento por cantidad dependiendo de la cantidad de productos pedidos.

La información sobre los umbrales de descuento se puede encontrar al lado de cada producto.

Los pedidos grandes se negocian individualmente (envíe su solicitud a nuestra dirección de correo electrónico).

Facturas y entregas intracomunitarias

Siempre recibirá una factura nuestra por cada pedido.

Para los clientes comerciales, existe la posibilidad de realizar un pedido sobre la base de un cargo revertido. Si el pedido se realiza para una empresa alemana, por ejemplo, se debe proporcionar el número de identificación del IVA antes de realizar el pedido (al registrar la cuenta del cliente).

El sistema aplicará entonces una tasa de IVA cero.

Las empresas también pueden hacernos pedidos a cuenta (después de la aprobación) y tienen derecho a descuentos para pedidos más grandes.

Pago diferido

Los clientes comerciales pueden solicitar una compra a crédito: una factura con fecha de pago diferida. El pago aplazado solo está disponible a partir del segundo pedido. El primer pedido debe ser pagado por adelantado.

Por favor envíanos un email. Luego realizaremos una verificación de crédito y comercial.

Después de la aprobación, es posible realizar un pago diferido (bajo ciertas condiciones).

Servicio

¿Necesitas ayuda con tu proyecto? Gracias a nuestro amplio conocimiento y experiencia, también nos complace ayudar a los clientes comerciales a planificar sus proyectos. ¿Le gustaría pedir un marco publicitario personalizado, necesita soportes para tuberías en su almacén? Estamos listos para ayudarte con eso.

¿Le gustaría recibir una cotización para su proyecto? Simplemente solicite un presupuesto utilizando el formulario de contacto o envíe un correo electrónico a info@tubefittings.eu.

KLEMP.

Conector de tuberías

Acerca del sistema

Los acoplamientos de tuberías KLEMP son productos innovadores y versátiles para la construcción segura de barandillas, pasamanos, barreras y mucho más, tanto en la industria como en el sector privado. Los acoplamientos KLEMP permiten una conexión sencilla y muy rápida de tubos estándar para la construcción de estructuras modulares de acero y aluminio.

Los acoplamientos KLEMP son elementos que permiten una aplicación extremadamente flexible de las soluciones. A pesar de su sencillez, son muy eficaces y han demostrado su eficacia a lo largo de los años en miles de proyectos en todo el mundo. El sistema KLEMP combina con seguridad tamaños estándar de tuberías de acero y aluminio en casi todas las disposiciones imaginables y utiliza la gama más amplia de acoplamientos de tuberías disponible actualmente en el mercado.

Los acoplamientos están fabricados en hierro fundido galvanizado en caliente, lo que les confiere una gran resistencia a la corrosión y una larga vida útil.

¿Por qué acoplamientos KEMP?

Los tubos de acero y aluminio se utilizan como elementos de construcción desde hace muchos años. Son duraderos, no tienen bordes afilados y están disponibles en todo el mundo. El problema de utilizar tubos de acero y aluminio para construir diversas estructuras es la cuestión de las conexiones. Los tubos roscados tienen que entregarse en la obra con un tamaño bien definido y no ofrecen prácticamente ninguna flexibilidad en la instalación. La soldadura requiere personal cualificado, es un proceso complicado y largo y requiere equipos especializados.

Tradycyjnie

z systemem KLEMP

Nuestro producto para la construcción de todo tipo de estructuras de tuberías de acero y aluminio responde a este reto. Sistema de conexión de tuberías Klemp.

Nuestra gama de productos incluye diferentes tipos de conectores galvanizados, negros y naturales.

Son sencillos de diseñar, fáciles de instalar y rentables gracias a su modularidad y simplicidad. Las reglas de diseño son sencillas y muy eficaces.

Aplicaciones

Industria

Desde la simple protección de plataformas o pasarelas en lugares de trabajo hasta barandillas seguras en el duro entorno de muelles portuarios, puentes o canales. El sistema de unión de tuberías KLEMP ofrece soluciones completas que le permitirán llevar a cabo este tipo de proyectos.

Aplicaciones privadas

Ventajas

Montaje económico. No se requieren conocimientos ni herramientas especiales para el montaje sin soldadura. Los acoplamientos simplemente se conectan a la tubería y se aprietan con una llave hexagonal.

Fácil de diseñar y especificar, el sistema KLEMP conecta de forma segura tubos de tamaño estándar entre sí, haciendo que cualquier construcción sea sencilla y rápida de construir.

Amplia gama de conectores de tubos en pulgadas. Esboce la barandilla que desea realizar y seleccione a continuación los conectores adecuados. Los acoplamientos combinados le permiten utilizar diferentes tamaños de tubo en sus construcciones, lo que reduce los costes a la vez que mantiene la resistencia necesaria.

Todos los acoplamientos tienen tomas con un tornillo prisionero que conecta la tubería al acoplamiento. De este modo, se obtiene una construcción duradera, estable y, sobre todo, segura, sin soldaduras. La ventaja de esta combinación de elementos es la repetibilidad de las características de resistencia.

Alta resistencia a la corrosión, resistencia mecánica y durabilidad

Un sistema flexible que puede adaptarse a diferentes condiciones

Sin soldaduras

Uso ilimitado

Una amplia gama de conectores

Montaje sencillo y rápido

Garantizan la repetibilidad y la seguridad absoluta de la conexión

Cualquier configuración de la estructura

Sin corte de roscas ni remaches

Dispone de certificado TÜV

Bajos costes de montaje, ya que basta con personal no cualificado

Bajos costes de mantenimiento

Diseño

En el corazón de los principios de diseño del sistema KLEMP se encuentra el principio de realizar una conexión rápida y sencilla de las tuberías. Nuestros conectores ofrecen la versatilidad necesaria para construir cualquier diseño. El sistema KLEMP se compone de conectores galvanizados de hierro fundido. Hemos desarrollado una amplia gama de conectores en seis tamaños diferentes. El tornillo de apriete hexagonal garantiza una conexión segura y estanca a la tubería. Los tornillos de acero inoxidable están disponibles bajo pedido.

Simplicidad

Los acoplamientos de tuberías KLEMP son fáciles de montar y desmontar con una llave Allen, reutilizable.

Los acoplamientos de tuberías se fijan con un tornillo Allen. De este modo, se puede realizar perfectamente cualquier construcción deseada, ya sea compleja o más bien sencilla - las posibilidades son casi ilimitadas, ya que la elección de diferentes tipos de conexión de tuberías significa que casi todo es posible, tanto si se trabaja con tuberías de aluminio como de acero galvanizado, siempre que se mantenga el diámetro correcto.

Gracias a su sencillo diseño, nuestros conectores permiten un montaje muy rápido, lo que reduce considerablemente los costes de mano de obra.

Catálogo de productos

Descubra nuestra completa gama de racores y tubos en nuestro exclusivo catálogo, que hemos preparado especialmente para usted. Haga clic en "Descargar" y lo recibirá de inmediato.

Pobierz

Selección de racores

Los racores que aparecen en las fotos están descritos con sus dimensiones. Cada conector tiene un código de referencia simple y único llamado tipo para distinguirlo de todos los demás conectores. El código completo consiste en el tipo de conector y el tamaño, que indica el tamaño de la tubería o tuberías correspondientes que se pueden conectar.

En nuestra oferta encontrará conectores para tubos redondos y cuadrados.

En nuestra oferta encontrará conectores cuadrados con diámetros de 25 mm y 40 mm.

En nuestra oferta encontrará conectores galvanizados negros y conectores naturales sin revestimiento.

Tamaños

En nuestra oferta encontrará conectores redondos con diámetros de 21 ,3 mm, 26,9 mm, 33,7 mm, 42,4 mm, 48,3 mm, 60,3 mm.

* La dimensión real de un conector El tornillo de apriete fija el tubo con el diámetro más pequeño (tolerancia aprox. 1,5 mm)

Algunos conectores KLEMP están homologados por TÜV, un instituto de pruebas independiente y líder en Europa.

Damos unas directrices generales para el uso de los conectores de tubos. No obstante, debido a la naturaleza del producto, la responsabilidad última de la selección y el uso adecuado de los conectores recae en el cliente. El cliente también debe asegurarse de que las estructuras existentes a las que se fijarán los acoplamientos Klemp tienen suficiente capacidad de carga para soportar tanto los elementos Klemp como la carga potencial, teniendo en cuenta las fuerzas del viento, las cargas de nieve y otras fuerzas superpuestas.

¿Por qué con nosotros?

Desde hace más de diez años, somos uno de los socios más fiables de Alemania y Europa cuando se trata de proyectos relacionados con tuberías y accesorios de tuberías. En nuestra tienda online encontrará una gran selección de los más diversos accesorios para tubos de acero.

Suministramos directamente a clientes particulares y empresas a través de nuestra tienda online.

No dude en ponerse en contacto con nosotros si tiene alguna pregunta o duda.

Nuestros servicios son utilizados por grandes empresas conocidas en todo el país y en Europa. Tenemos grandes posibilidades logísticas.

Servicio

¿Necesita ayuda con su proyecto? Gracias a nuestros amplios conocimientos y experiencia, también estamos encantados de ayudar a los clientes empresariales a planificar sus proyectos. ¿Quiere encargar una estantería publicitaria por encargo, necesita estanterías tubulares en su almacén? Estamos dispuestos a ayudarle.

¡Déjese inspirar por nosotros!

Construcción de la caseta

Perchero

Mostrador de barbacoa

Mesa de centro

Soporte de madera

Mesa de comedor

Perchero

Percha

¿De qué material están hechas las juntas de las tuberías?

Los accesorios de tubería son de hierro fundido. Los ofrecemos en versión galvanizada, en bruto y con recubrimiento de polvo.

¿El diámetro indicado es el diámetro interior del acoplamiento o el diámetro de la tubería correspondiente?

Todos los conectores de tuberías están marcados con un tamaño que corresponde al diámetro de la tubería dedicada. Por ejemplo, en el caso de los conectores de tamaño D - 42 mm, el diámetro del tubo dedicado a este conector es de 42 mm. Cabe señalar que cada junta tiene un cierto juego, ya que el tubo se monta dentro de la junta con un tornillo de muelle. Por lo tanto, un tubo mínimamente más pequeño o más grande también encajará.

Tengo un tubo un poco más grande/pequeño. ¿Se puede instalar también con vuestros conectores?

Sí, una pequeña cantidad de juego adicional (1-2 mm) puede compensarse con un tornillo prisionero en la articulación. Esta holgura no afecta a la estabilidad de la estructura final.

¿Los conectores es están previstos para uso exterior o interior?

Para uso en exteriores, se recomienda utilizar conectores galvanizados (plateados). Los conectores con revestimiento negro están recubiertos de polvo, pero no de zinc, por lo que no podemos garantizar al 100% su resistencia a la intemperie a largo plazo. En cambio, los conectores naturales no tienen revestimiento, están crudos. Los conectores naturales son ideales para pintar, o pueden utilizarse en proyectos de diseño cuando los clientes desean el efecto de óxido y el aspecto del acero corten.

¿Se pueden pintar los conectores de otro color?

Nosotros no realizamos este servicio, pero puede pintar las juntas usted mismo (preferiblemente con pintura en polvo). Para una mayor resistencia a la corrosión, recomendamos el recubrimiento en polvo de las juntas galvanizadas.

¿Qué método se utiliza para galvanizar las juntas (galvanoplastia o galvanizado en caliente)?

Las juntas galvanizadas se galvanizan en caliente para garantizar el grosor y la durabilidad del revestimiento.

¿Los tornillos Allen están incluidos en el kit (con el conector comprado)?

Sí, todos los acoplamientos de tuberías se suministran de serie con tornillos prisioneros. También pueden pedirse por separado si es necesario.

Cuánta carga pueden soportar los acoplamientos de tuberías

Cada perno de sujeción del acoplamiento de tuberías puede soportar una carga de cizallamiento de aproximadamente 600 kg por pieza, con un par de apriete de 40 Nm. Estaremos encantados de responder a sus preguntas y ayudarle a tomar una decisión, pero no somos responsables de la seguridad de la construcción.

Cómo se fijan los tubos en las juntas

Los conectores de tuberías se suministran de serie con tornillos prisioneros que pueden apretarse firmemente con una llave Allen adecuada. El acoplamiento de tuberías se sujeta a la tubería con un tornillo de presión atornillado.

¿Qué llave Allen necesito?

Las siguientes llaves Allen son adecuadas para los tamaños de acoplamiento de tubos indicados:

Tamaño A = (diámetro de acoplamiento 21,3 mm)
Tamaño BC = (diámetro de acoplamiento 26,9 mm a 33,7 mm)
Tamaño DEF = (diámetro de acoplamiento 42,4 mm a 60,3 mm)

¿Qué roscas tienen los accesorios de tubería?

- 21,3 - G 1/8" x 10 mm BSP
- 26,9 y 33,7 - G 1/4" x 12,5 mm BSP
- 42,4 / 48,3 y 60,3 - G 3/8" x 12,7 mm 19 BSP

¿Por qué a veces hay holgura entre la junta del tubo y el tubo?

Esto tiene que ver con el hecho de que las tuberías pueden tener una tolerancia mínima en diámetro interior y exterior. Esto también se aplica a los accesorios de tubería. Como los accesorios de tubería se fabrican en hierro fundido y luego se galvanizan en caliente, la diferencia entre ambos puede ser mínima. En última instancia, esta diferencia es necesaria para garantizar que la tubería y el accesorio puedan conectarse. Este espaciado no afecta a la resistencia de la estructura.
