Złącza do konstrukcji stalowych
BeamClamp®, BoxBolt® i FloorFix® - bezpieczne łączenie profili stalowychAtestowane systemy połączeń konstrukcji stalowych stosowane w łączeniu profili nakładających się, mocowaniu elementów konstrukcyjnych oraz montażu płyt podłogowych i pomostowych. Bez konieczności spawania, wiercenia czy osłabiania istniejącej konstrukcji.
Wybierz odpowiedni system połączeń
Każdy system rozwiązuje inne wyzwanie montażowe — poniżej znajdziesz trzy warianty złączy do konstrukcji stalowych dostępne w naszej ofercie.
BeamClamp®

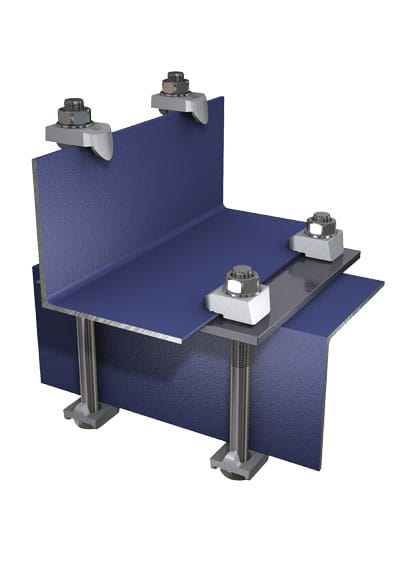

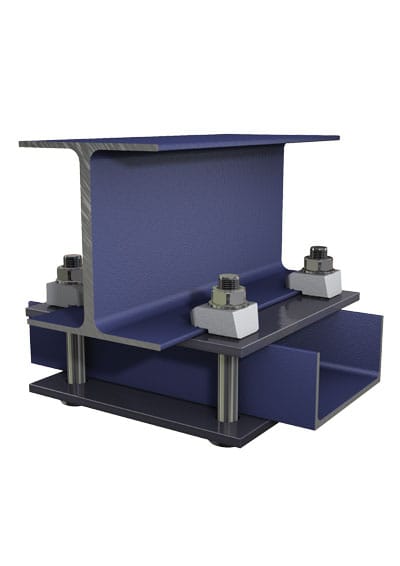

Zaciski do łączenia nakładających się profili stalowych, w tym stopek, kątowników i ceowników. Dostępne jako pojedyncze elementy lub gotowe zestawy ze śrubami, nakrętkami i płytkami pozycjonującymi.
Zobacz szczegóły →BoxBolt®
Atestowane kotwy do jednostronnego łączenia profili zamkniętych — prostokątnych, kwadratowych i okrągłych. Idealne tam, gdzie dostęp do konstrukcji jest możliwy tylko z jednej strony.
Zobacz szczegóły →FloorFix®
Zaciski krzywkowe do mocowania płyt podłogowych i pomostowych do profili nośnych. Montowane od góry, bez wiercenia, nitowania i spawania.
Zobacz szczegóły →Dlaczego warto wybrać złącza BeamClamp®, BoxBolt® i FloorFix®?
Wszystkie trzy systemy łączy ta sama filozofia — bezpieczne, powtarzalne i w pełni policzalne połączenie konstrukcji stalowych, bez ingerencji w jej integralność.
Bez spawania i wiercenia
Połączenie profili stalowych bez prac gorących ani osłabiania konstrukcji poprzez wiercenie otworów.
Szybki, powtarzalny montaż
Instalacja nie wymaga specjalistycznych narzędzi ani umiejętności — wystarczy klucz płaski, imbusowy lub dynamometryczny.
Zgodność z normami i certyfikaty
Oznakowanie CE, certyfikat Lloyds Register (LR) oraz aprobata DIBt zgodna z Eurokodami 3 i normą DIN 18800.
Gwarantowane obciążenia robocze
Publikowane bezpieczne obciążenia robocze (SWL) oparte na testach fizycznych, ze współczynnikiem bezpieczeństwa 5:1.
Odporność na korozję
Wykończenia dostosowane do środowiska pracy: ocynk galwaniczny, ocynk ogniowy oraz stal nierdzewna.
Łatwa regulacja i demontaż
W przeciwieństwie do spawania, połączenie można poluzować, skorygować lub w razie potrzeby zdemontować.

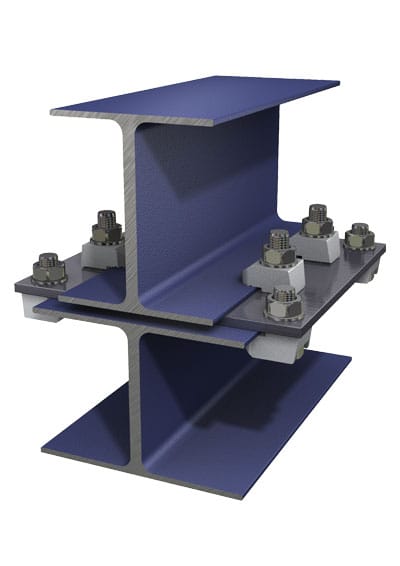

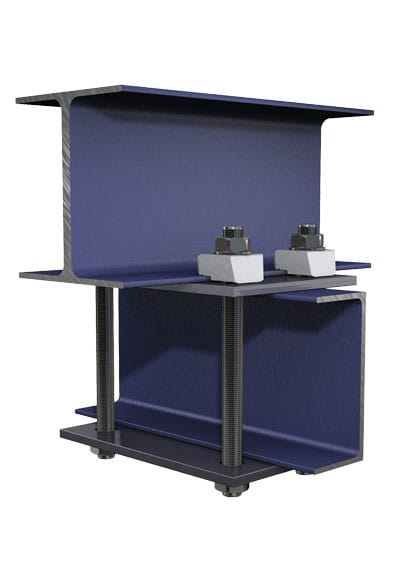

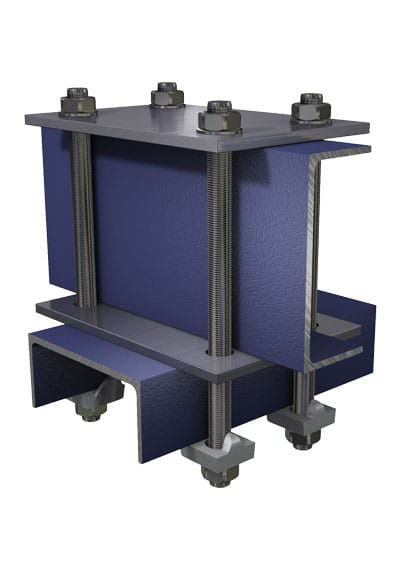

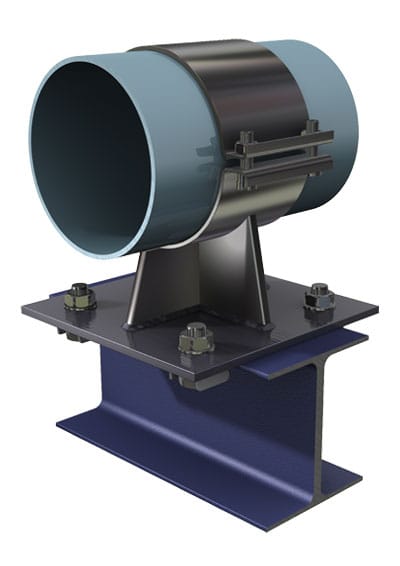

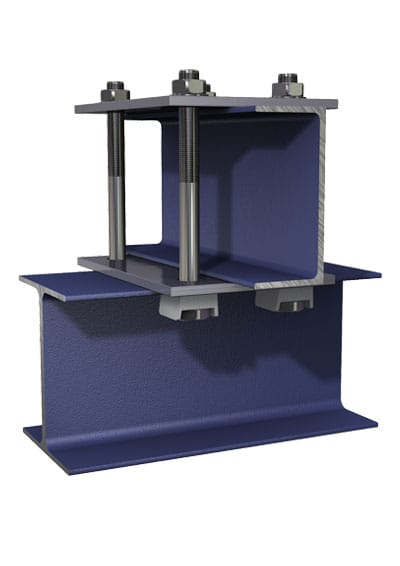

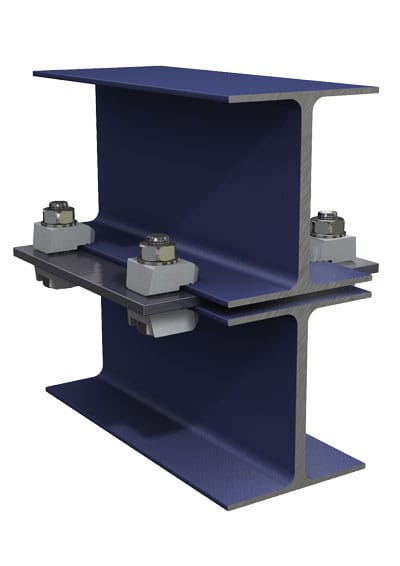

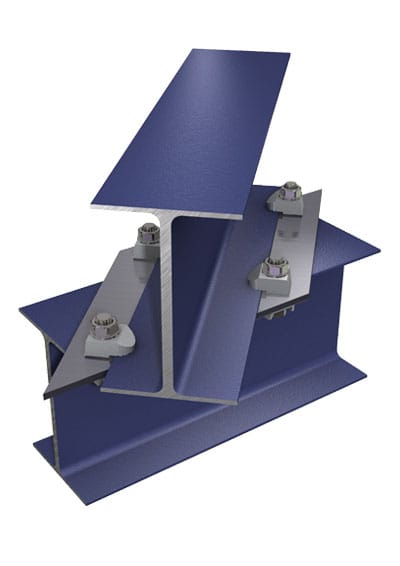

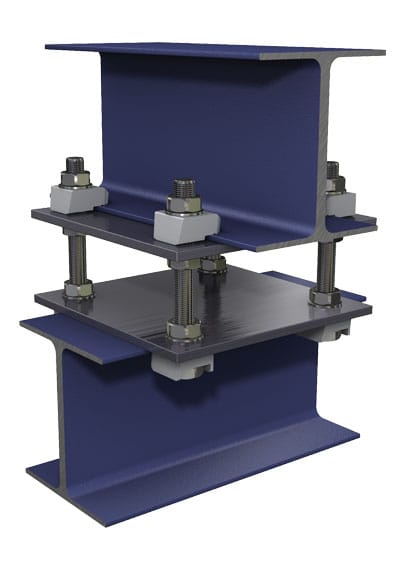

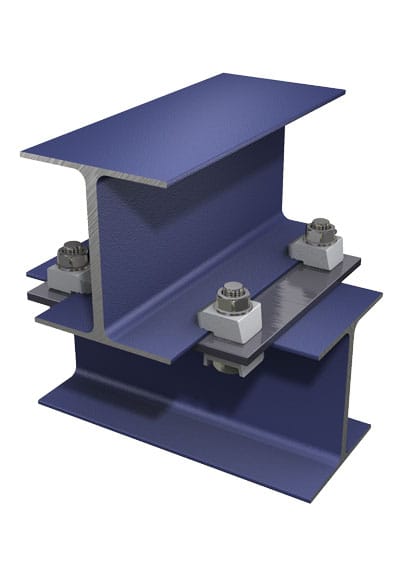

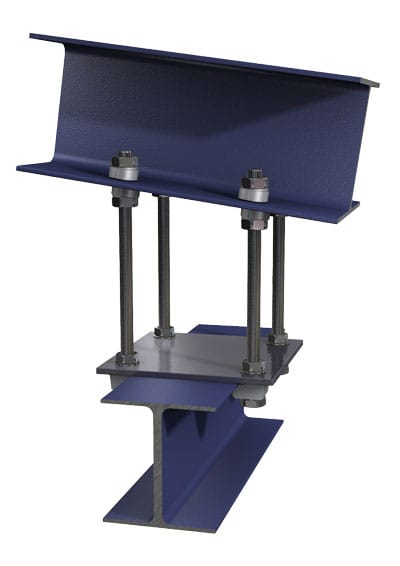

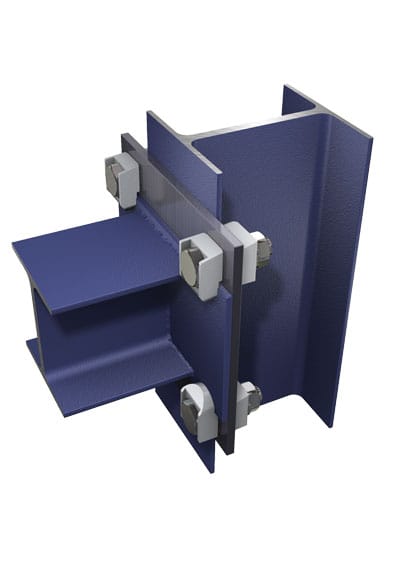

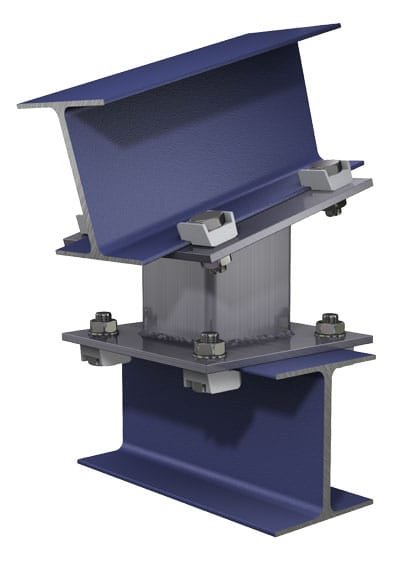

BeamClamp® - zaciski do łączenia profili stalowych
Zaciski BeamClamp® to gama produktów konstrukcyjnych przeznaczonych do łączenia profili stalowych w miejscu montażu. Nie wymagają spawania czy wiercenia.

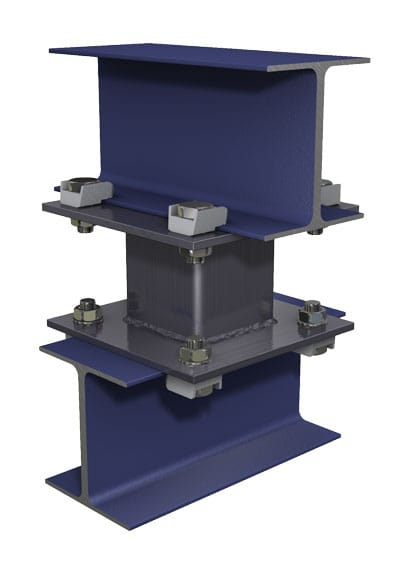

Dostępne są jako pojedyncze elementy montażowe lub jako gotowe zestawy połączeniowe, złożone z zacisków, śrub, nakrętek i płytek pozycjonujących.

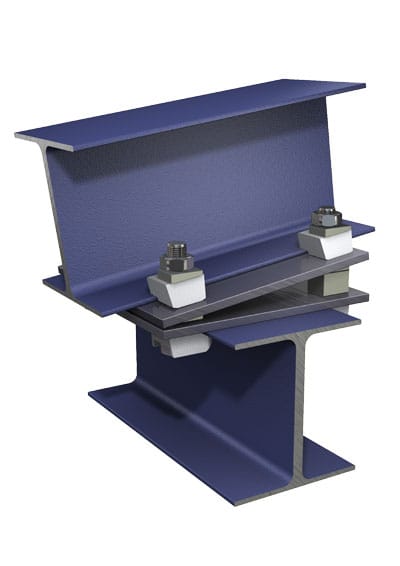

System dostępny jest w wielu wariantach — od zacisków do stopek płaskich i skośnych, przez zacisk samonastawny i regulowany, po rozwiązania do dużych obciążeń.

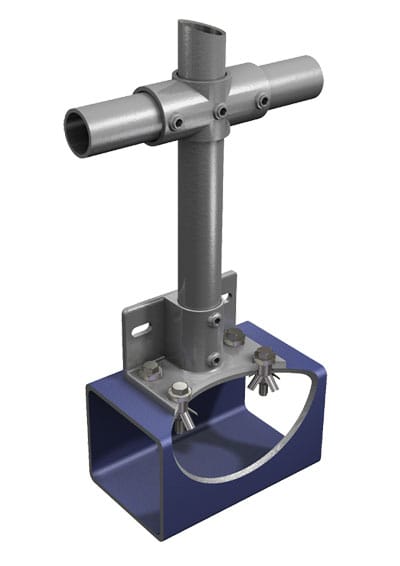

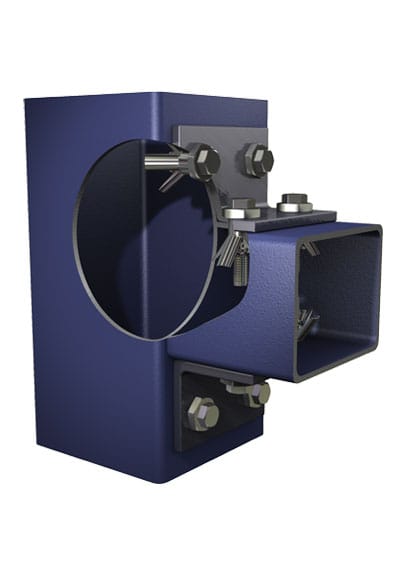

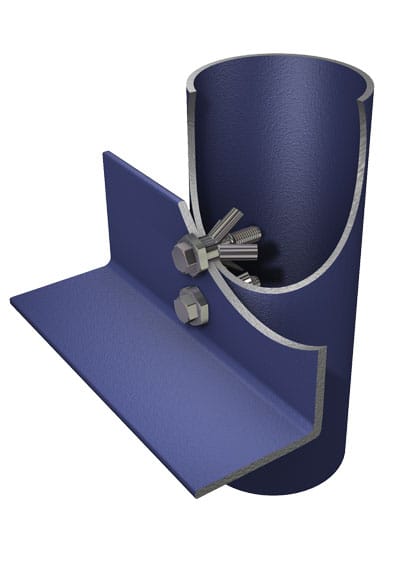

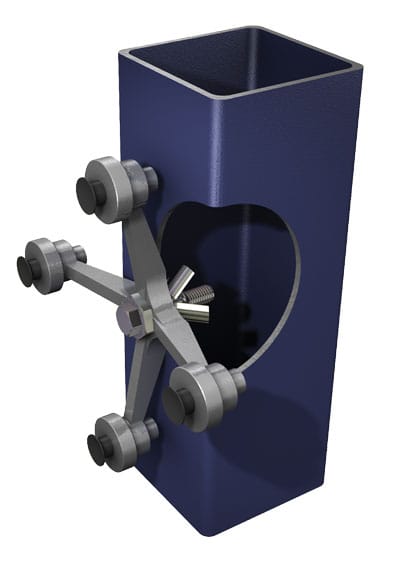

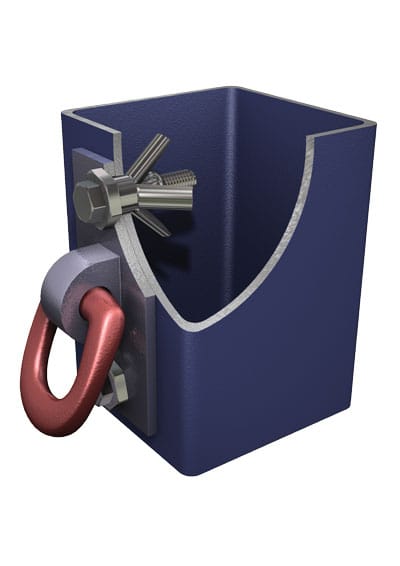

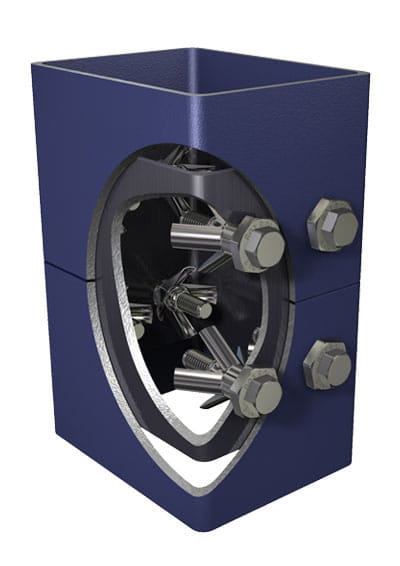

BoxBolt® - kotwy do profili zamkniętych
Kotwy BoxBolt® to w pełni przetestowane i certyfikowane rozwiązanie do łączenia elementów z profilami stalowymi, do których jest ograniczony dostęp. System sprawdza się do łączenia profili prostokątnych, kwadratowych i okrągłych.
Śruba kotwiąca ma sześciokątny łeb umożliwiający montaż standardowym kluczem — po nawierceniu otworu wystarczy włożyć kotwę i dokręcić ją odpowiednią siłą, uzyskując trwałe i powtarzalne połączenie.
Kotwy dostępne są w siedmiu średnicach i trzech długościach, w wykończeniu ocynkowanym galwanicznie, ogniowo lub ze stali nierdzewnej.

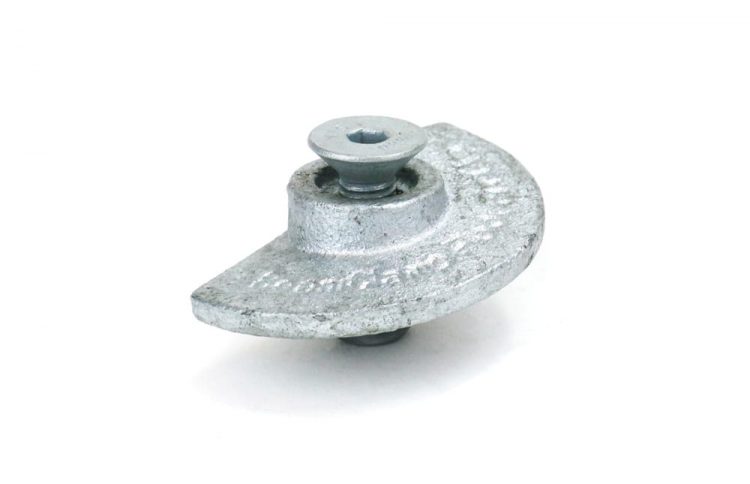

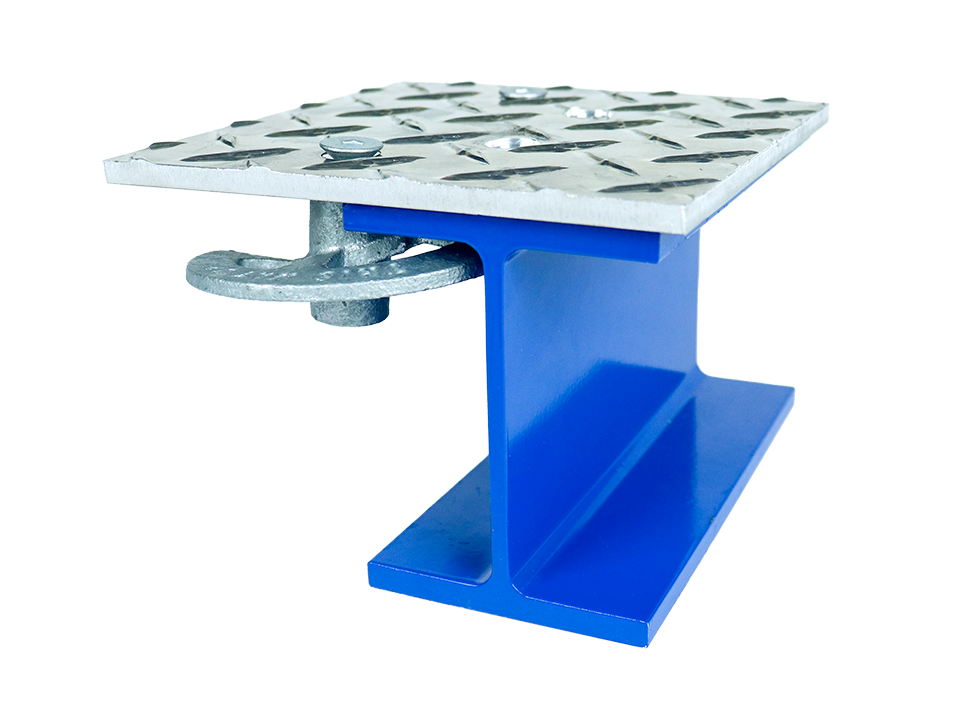

FloorFix® - uchwyty do płyt podłogowych i pomostowych
Zacisk FloorFix® służy do pewnego i stabilnego mocowania płyt pomostowych do profili nośnych konstrukcji.
Mechanizm krzywkowy umożliwia szybkie i precyzyjne dokręcenie uchwytów za pomocą klucza imbusowego, a montaż odbywa się wyłącznie od góry, bez potrzeby dostępu od spodu podłogi.
Uchwyty obejmują profile nośne o grubości od 3 do 25 mm. Są ocynkowane ogniowo i posiadają certyfikaty TÜV potwierdzające odporność na wibracje w zastosowaniach przemysłowych.
Zgodność z normami i standardami
Złącza BeamClamp®, BoxBolt® i FloorFix® są projektowane i testowane zgodnie z europejskimi normami dotyczącymi wyrobów budowlanych oraz konstrukcji stalowych.
Złącza do konstrukcji stalowych – pliki do pobrania
| Nazwa dokumentu | Format | Link |
|---|---|---|
| BeamClamp® i BoxBolt® – katalogi i broszury | ||
| Katalog BeamClamp® i BoxBolt® – złącza do konstrukcji i łączenia profili stalowych |  | Pobierz |
| Ulotka BeamClamp® – zaciski do budowy konstrukcji i łączenia profili stalowych | | Pobierz |
| Ulotka BoxBolt® – kotwy do profili zamkniętych | | Pobierz |
| Dokumentacja techniczna i certyfikaty | ||
| BeamClamp® – aprobata techniczna ETA | | Pobierz |
| BeamClamp® – certyfikat Lloyd's | | Pobierz |
| BoxBolt® – deklaracja właściwości użytkowych CE | | Pobierz |
Najczęściej zadawane pytania
Czy zaciski BeamClamp są lepsze od spawania?
Zaciski BeamClamp eliminują prace gorące i ryzyko pożaru, a montaż jest szybki i nie wymaga specjalnych narzędzi ani umiejętności. W przeciwieństwie do spawania, połączenie zaciskowe można w każdej chwili poluzować i skorygować, a jego nośność jest z góry określona i potwierdzona testami.
Czy potrzebuję zgody inżyniera na użycie zacisków BeamClamp?
Do doboru odpowiednich zacisków wystarczą tabele dostępne w katalogu produktu i nie jest wymagany projekt ani akceptacja inżyniera. Ponieważ jednak połączenie należy zawsze rozpatrywać razem z nośnością całej konstrukcji, zalecamy konsultację z inżynierem konstruktorem.
Czy mogę zdemontować lub ponownie użyć kotwy BoxBolt?
Kotwę BoxBolt można łatwo zdemontować — po odkręceniu śruby rdzenia stożek odpada, a korpus można wyjąć z otworu. Ponowne użycie zdemontowanej kotwy nie zapewni jednak deklarowanych parametrów połączenia; można jednak wykorzystać ten sam otwór do zamontowania nowej kotwy BoxBolt.
Czy kotwy BoxBolt można stosować w betonie?
Nie, kotwy BoxBolt są przeznaczone wyłącznie do połączeń profili stalowych (rurowych, kwadratowych, prostokątnych i okrągłych) — nie mogą być stosowane w betonie.

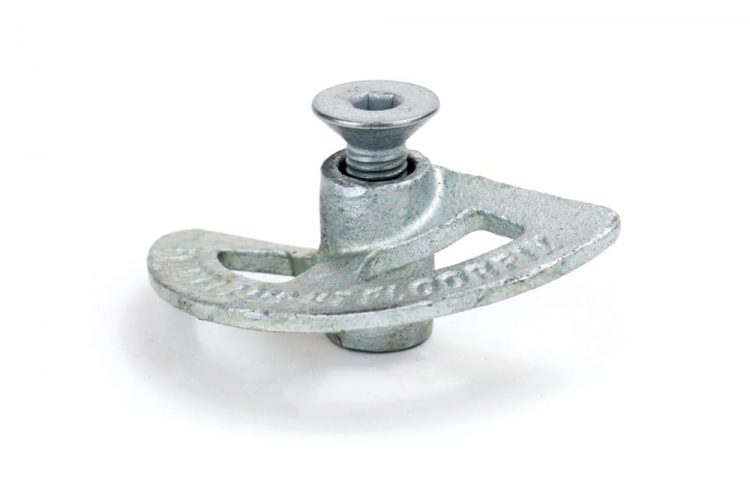

Czym różnią się uchwyty FloorFix od FloorFix HT?
Oba zaciski służą do montażu płyt podłogowych do profili nośnych, bez potrzeby dostępu od spodu. Wersja HT ma zwiększony zakres montażowy (tolerancja +/- 6 mm) i można ją stosować do grubszych profili nośnych — o grubości od 3 do 25 mm.
Czy zaciski FloorFix sprawdzą się przy wibrujących maszynach?
Tak, oba zaciski — FloorFix oraz FloorFix HT — posiadają certyfikaty TÜV potwierdzające ich odporność na podwyższone wibracje i mogą być z powodzeniem stosowane przy maszynach produkcyjnych, prasach oraz w przemyśle ciężkim.
Skontaktuj się z nami w sprawie wyceny
Dobór złączy BeamClamp®, BoxBolt® i FloorFix® zależy od rodzaju i wymiarów profili, dlatego każdą wycenę przygotowujemy indywidualnie. Opisz krótko rodzaj połączeń stalowych oraz ich ilość, a dobierzemy odpowiednie elementy i przygotujemy ofertę.
Zapewniamy również wsparcie techniczne przy projektowaniu połączeń i doborze elementów montażowych.
