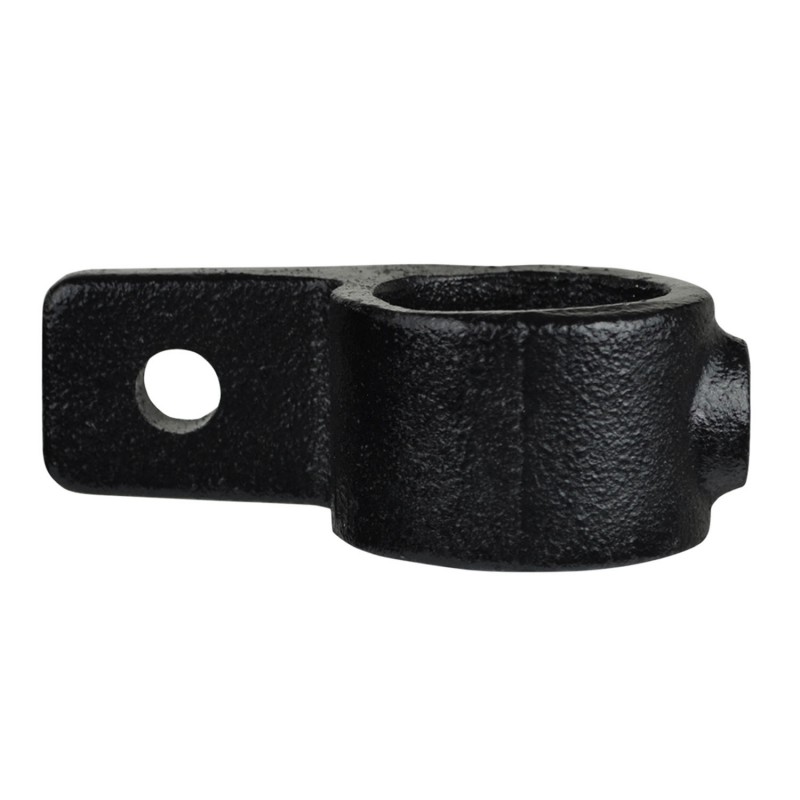

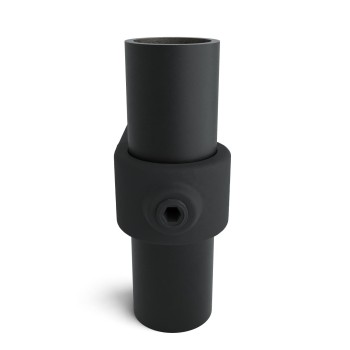

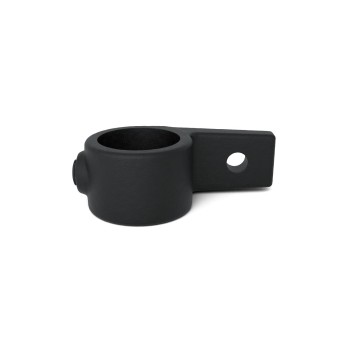

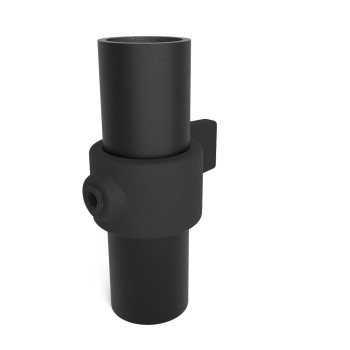

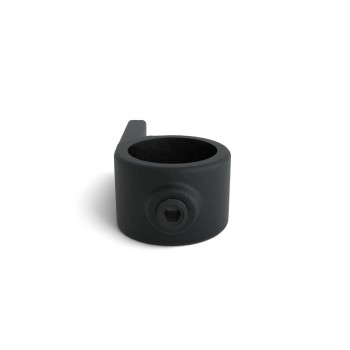

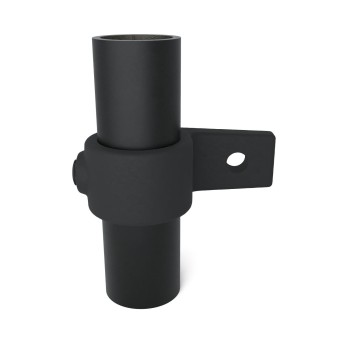

Rohrverbinder Ösenteil Mit Einzellasche - Typ 55E - 48,3 mm (Schwarz) (Klemp)

Rohrverbinder Ösenteil Mit Einzellasche - Typ 55E - 48,3 mm (Schwarz)

Referenz: 6080Z55E

Auf Lager - Versand in 24h

Menge	Rabatt	Einzelpreis	Kaufen
50	5%	6,65 €	In den Warenkorb
100	7.5%	6,48 €	In den Warenkorb
150	10%	6,30 €	In den Warenkorb
200	15%	5,95 €	In den Warenkorb

Für jede Bestellung über 300 EUR pflanzen wir in Ihrem Namen einen Baum. Es fehlt Ihnen noch 300,00 €. Mehr lesen

Mengenrabatte

Menge	Rabatt auf Stückzahl	Sie sparen
50	5%	Bis zu17,50 €
100	7.5%	Bis zu52,50 €
150	10%	Bis zu105,00 €
200	15%	Bis zu210,00 €

7,00 €

5,88 € exkl. MwSt.

Menge

Andere Größen

B (26,9 mm)

C (33,7 mm)

D (42,4 mm)

E (48,3 mm)

A (21,3 mm)

Andere Farben

E (48,3 mm)

Das Öseteil Typ 34 mit Einzellasche wird häufig als befestigendes Element verwendet. Seine Verwendung findet das Ösenteil vor allem im Möbelbau, wo er zum Befestigen, Stützen oder Positionieren von Tischplatten oder Regalbrettern genutzt wird. Der Verbinder wird mithilfe von Sechskantschrauben (auch als Inbusschrauben oder Madenschrauben bekannt) am Rohr fest eingeklemmt, was für zusätzliche Festigkeit sorgt und verhindert, dass sich die Holzbretter bewegen. Sein weiterer Einsatzbereich sind Werbeschilder, die mithilfe der Verbinder in eine Rohrkonstruktion eingesetzt und festgeschraubt werden. Bei dem Befestigen der Werbeschilder muss die Art der Unterlage (Spanplatte, Sperrholz) sowie ihre Dicke beachtet werden. Abhängig davon werden Sie eine andere Art von Befestigung benötigen.

Equivalent in Interclamp / Key Clamp: 199

Der Trusted Shops Käuferschutz Geprüfter Online-Shop mit Geld-zurück-Garantie

Das Wesentliche liegt im Detail und…Einfachheit

Die Voraussetzung unseres KLEMP-Systems ist von Anfang an die Umsetzung einer schnellen und störungsfreien Rohrverbindung.

Die entwickelten Steckverbinder bieten Vielseitigkeit, die es ermöglicht, jede Struktur zu bauen.

Die Befestigungsschraube mit Sechskantschlüsselsitz sorgt für eine sichere und starke Verbindung mit dem Rohr. Auf Anfrage sind auch Schrauben aus Edelstahl erhältlich.

Einfache Lösung

Setzen Sie sich auch damit auseinander?

Stahl- und Aluminiumrohre werden häufig als Konstruktionselement verwendet, das... wie jedes andere eine Verbindung erfordert.

Was ziehen Sie dann zuerst in Betracht? Die Notwendigkeit zu schweißen. Aber bevor Sie zu dieser Methode greifen...

Entdecken Sie KLEMP-Steckverbinder, mit denen Sie alle Arten von Stahl- und Aluminiumrohrstrukturen ohne Schweißarbeiten, Fachpersonal, professionelle Ausrüstung und lange Vorlaufzeiten bauen können.

Wirksamkeitsgarantie

Vielfalt

Das KLEMP-Verbindungssystem ist Ihr Partner beim Bau von sicheren Geländern, Handläufen, Absperrungen und vielen anderen Strukturen sowohl in industriellen als auch in privaten Anwendungen. Wir liefern Rohre bis zu einer Länge von 300 cm, so dass die Implementierung größerer Strukturen kein Problem darstellt.

Flexibilität

In unserem Angebot finden Sie bis zu 600 verschiedene Varianten von Steckverbindern. 75 Typen in 8 verschiedenen Durchmessern und 3 verschiedenen Beschichtungen. Mit diesem breiten Sortiment finden Sie garantiert den passenden Steckverbinder für Ihre Konstruktion und können den Bau ohne Spezialwerkzeug abschließen.

Haltbarkeit

Die KLEMP-Steckverbinder sind TÜV-zertifiziert, was Ihnen Sicherheit und Langlebigkeit gibt. Darüber hinaus sind sie aus feuerverzinktem Gusseisen hergestellt, wodurch sie eine hohe Korrosionsbeständigkeit und eine hohe Festigkeit aufweisen.

Montage, die einnehmend wirkt

KLEMP-Rohrverbinder montieren und demontieren Sie mit einem Inbusschlüssel

Sie werden mit einer Inbusschraube befestigt. So können Sie jede gewünschte Konstruktion realisieren, unabhängig von ihrer Komplexität.

Verzinkte Stahl- oder Aluminiumrohre – es spielt keine Rolle, eine große Auswahl an Rohrverbindungen macht fast alles möglich, solange der richtige Durchmesser eingehalten wird.

Einfacher Aufbau und schnelle Montage führen auch zu deutlich reduzierten Arbeitskosten.

Warum wir?

Was uns auszeichnet, ist mehr als 10 Jahre Erfahrung in der Bereitstellung der besten Lösungen im Bereich von Rohren und Rohrverbindern für Privat- und Geschäftskunden.

Unser qualifiziertes Expertenteam berät Sie bei der Auswahl der besten Lösung. Wir bieten auch Unterstützung bei der Umsetzung Ihres Projekts an. Wir beantworten gerne Ihre Fragen.

Equivalent in Interclamp / Key Clamp: 199

Datenblatt

Größe mm: E (48,3 mm)
Typ-Symbol: Typ 55
Größe ": 1½
Farbe: Schwarz
Beschichtung: KTL-Beschichtung
TÜV: TÜV certified
Gewicht: 0,32
Anzahl In Der Box: 63
Equivalent in Interclamp / Key Clamp: 199
Typ: Augenteil
Schraubgewinde Typ: BSP thread (ISO228/1)
Größe der Schraube: 3/8” x 12,7 mm

download 6080Z55E.pdf

Rückgaben und Umtausch - ganz ohne Stress!

Wir glauben, dass Sie mit Ihrem Kauf zufrieden sein werden, aber wir verstehen, dass manchmal nicht alles den Erwartungen entspricht. Falls Sie aus irgendeinem Grund ein Produkt zurückgeben möchten, möchten wir, dass Sie wissen, dass uns das wichtig ist und wir es Ihnen so einfach wie möglich machen wollen.

Sie haben 14 Tage Zeit, vom Vertrag ohne Angabe von Gründen zurückzutreten. Es genügt, wenn Sie uns per E-Mail an info@tubefittings.eu kontaktieren und uns über Ihren Entschluss informieren. Sie müssen keine komplizierten Formulare ausfüllen, obwohl ein Musterformular zur Verfügung steht, falls Sie es verwenden möchten.

Achtung: Bitte beachten Sie, dass Produkte, die speziell nach Ihren Maßen oder Spezifikationen angefertigt wurden, eine Ausnahme von dieser Regel darstellen. Aufgrund ihres einzigartigen Charakters können wir sie nicht zurücknehmen, es sei denn, sie sind fehlerhaft. Wir hoffen, Sie verstehen, dass solche Produkte speziell für Sie hergestellt werden und nicht einfach anderen Kunden angeboten werden können.

Wir hoffen, dass unsere flexible Rückgabepolitik Ihren Einkauf noch angenehmer macht. Vielen Dank für Ihr Vertrauen und dass Sie unseren Shop gewählt haben!

Aus welchem Material bestehen die Rohrverbindungen?

Die Rohrformstücke sind aus Gusseisen gefertigt. Wir bieten sie in verzinkter, roher und pulverbeschichteter Ausführung an.

Ist der angegebene Durchmesser der Innendurchmesser der Kupplung oder der Durchmesser des passenden Rohrs?

Alle Rohrverbinder sind mit einer Größe gekennzeichnet, die dem jeweiligen Rohrdurchmesser entspricht. Bei Verbindern der Größe D - 42 mm beispielsweise beträgt der Durchmesser des für diesen Verbinder vorgesehenen Rohrs 42 mm. Es ist zu beachten, dass jede Muffe ein gewisses Spiel hat, da das Rohr im Inneren der Muffe mit einer Dockingschraube befestigt ist. Daher wird auch ein minimal kleineres oder größeres Rohr passen.

Ich habe ein etwas größeres/kleineres Rohr. Ist es auch möglich, sie in Ihre Fugen einzubauen?

Ja, ein kleines zusätzliches Spiel (1-2 mm) kann durch eine Madenschraube im Gelenk ausgeglichen werden. Dieses Spiel hat keinen Einfluss auf die Stabilität der endgültigen Struktur.

Sind die Stecker nur für den Außen- oder Innenbereich geeignet

Für die Verwendung im Freien empfehlen wir die Verwendung von verzinkten (silbernen) Steckern. Die schwarz beschichteten Steckverbinder sind pulverbeschichtet, aber nicht verzinkt, so dass wir keine 100%ige Garantie für die langfristige Wetterbeständigkeit geben können.

Können die Anschlüsse in einer anderen Farbe lackiert werden?

Wir führen diesen Service nicht selbst durch, aber Sie können die Fugen selbst lackieren (vorzugsweise mit Pulverlack). Für eine bessere Korrosionsbeständigkeit empfehlen wir die Pulverbeschichtung der verzinkten Verbindungen.

Nach welchem Verfahren werden die Verbindungen verzinkt (galvanisch oder feuerverzinkt)

Verzinkte Verbindungen sind feuerverzinkt, um die Dicke und Haltbarkeit der Beschichtung zu gewährleisten.

Sind die Inbusschrauben im Bausatz (mit dem gekauften Stecker) enthalten?

Ja, alle Rohrkupplungen werden standardmäßig mit Gewindestiften geliefert. Sie können bei Bedarf auch separat bestellt werden.

Wie viel Belastung können die Rohrkupplungen aushalten

Jede Klemmschraube in der Rohrkupplung hält einer Scherlast von ca. 600 kg pro Stück stand, bei einem Anzugsmoment von 40 Nm.

Wir sind gerne bereit, Ihre Fragen zu beantworten und Ihnen bei der Entscheidungsfindung zu helfen, aber wir sind nicht für die Sicherheit der Konstruktion verantwortlich.

Wie Rohre in Rohrverbindungen befestigt werden

Die Rohrverbinder werden standardmäßig mit Gewindestiften geliefert, die mit einem geeigneten Inbusschlüssel fest angezogen werden können. Die Rohrkupplung wird mit einer eingedrehten Druckschraube auf das Rohr geklemmt.

Welchen Inbusschlüssel benötige ich?

Die folgenden Inbusschlüssel sind für die angegebenen Rohrkupplungsgrößen geeignet:

Größe A = (Kupplungsdurchmesser 21,3 mm)
Größe BC = (Kupplungsdurchmesser 26,9 mm bis 33,7 mm)
Größe DEF = (Kupplungsdurchmesser 42,4 mm bis 60,3 mm)

Welche Gewinde haben die Rohrverschraubungen?

- 21,3 - G 1/8" x 10 mm BSP
- 26,9 und 33,7 - G 1/4" x 12,5 mm BSP
- 42,4 / 48,3 und 60,3 - G 3/8" x 12,7 mm 19 BSP

Warum gibt es manchmal Spiel zwischen der Rohrverbindung und dem Rohr?

Dies hat damit zu tun, dass Rohre eine Mindesttoleranz im Innen- und Außendurchmesser haben können. Dies gilt auch für Rohrformstücke. Da die Rohrformstücke aus Gusseisen hergestellt und anschließend feuerverzinkt werden, kann der Unterschied zwischen beiden minimal sein. Dieser Unterschied ist letztlich notwendig, um sicherzustellen, dass Rohr und Fitting verbunden werden können. Dieser Abstand hat keinen Einfluss auf die Festigkeit der Konstruktion.
